產品說明
Y42X-16、Y42X-16C 型薄膜式減壓閥：法蘭連接形式、彈簧薄膜式結構、密封面材料為丁腈橡膠、公稱壓力 PN16，Y42X-16 閥體材料為灰鑄鐵、Y42X-16C 閥體材料為碳素鋼的減壓閥。
Y42X-16、Y42X-16C 型薄膜式減壓閥屬于直接作用式薄膜彈簧減壓閥，主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。
產品性能參數
Y42X-16、Y42X-16C 型薄膜式減壓閥主要性能參數
|
型號
|
PN
|
工作壓力 / MPa
|
適用溫度 / ℃
|
適用介質
|
|
Y42X-16
|
16
|
1.6
|
≤70
|
水、氣、油
|
|
Y42X-16C
|
返回頁首 ⇑
產品零部件材料
Y42X-16、Y42X-16C 型薄膜式減壓閥零部件材料
|
型號
|
材料
|
|
閥體、上閥蓋、下閥蓋
|
閥桿、活塞
|
主閥彈簧
|
調節彈簧
|
膜片、密封圈
|
|
Y42X-16
|
灰鑄鐵
|
不銹鋼
|
硅錳鋼
|
硅錳鋼
|
丁腈橡膠
|
|
Y42X-16C
|
WCB
|
返回頁首 ⇑
產品外形及結構尺寸
Y42X-16、Y42X-16C 型薄膜式減壓閥外形及結構尺寸（mm）
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×ød
|
H
|
H1
|
重量 / kg
|
|
40
|
220
|
150
|
110
|
88
|
18
|
4×ø17.5
|
320
|
130
|
28
|
|
50
|
250
|
165
|
125
|
102
|
20
|
4×ø17.5
|
320
|
130
|
28
|
|
65
|
280
|
185
|
145
|
122
|
20
|
4×ø17.5
|
340
|
140
|
38
|
|
80
|
310
|
200
|
160
|
133
|
22
|
8×ø17.5
|
350
|
150
|
59
|
|
100
|
350
|
220
|
180
|
158
|
24
|
8×ø17.5
|
350
|
150
|
65
|
|
125
|
400
|
250
|
210
|
184
|
26
|
8×ø17.5
|
570
|
180
|
89
|
|
150
|
450
|
285
|
240
|
212
|
28
|
8×ø22
|
570
|
180
|
120
|
|
200
|
500
|
340
|
295
|
268
|
30
|
12×ø22
|
630
|
210
|
150
|
返回頁首 ⇑

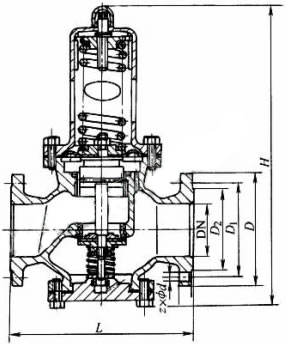

產品外形及結構尺寸示意圖
返回頁首 ⇑
聲明：本文中所有文字、數據、圖片均只適用于參考，Y42X-16、Y42X-16C 型薄膜式減壓閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-51078382。
訂貨提供產品參數：Y42X-16、Y42X-16C 型薄膜式減壓閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
